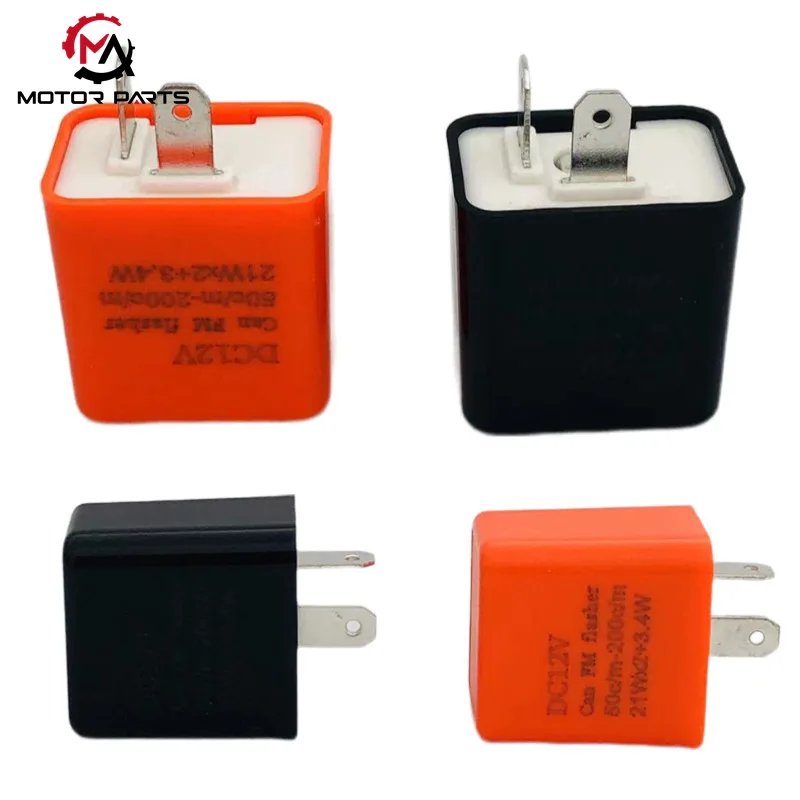

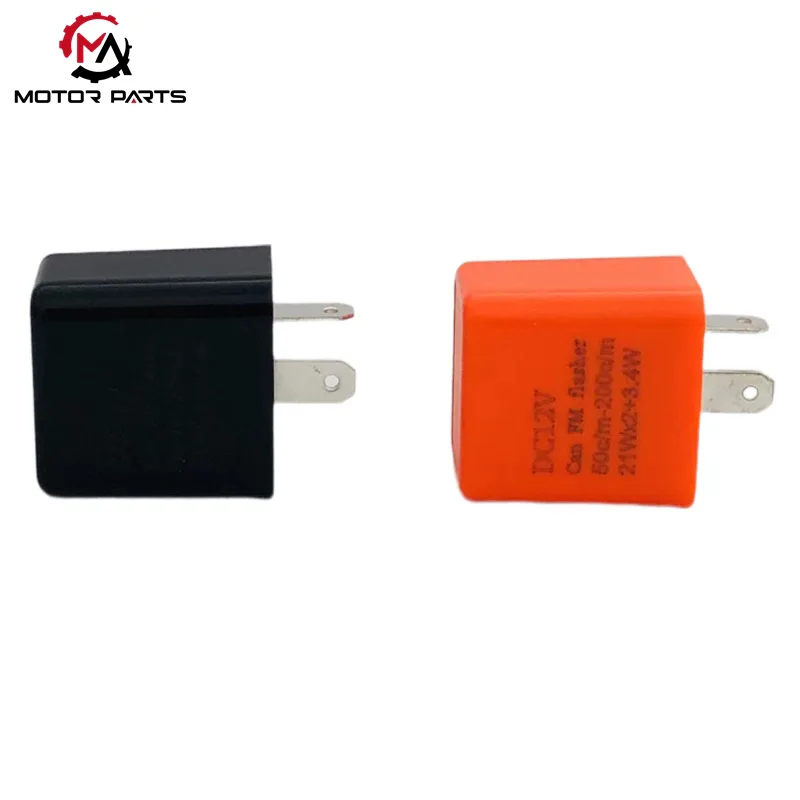

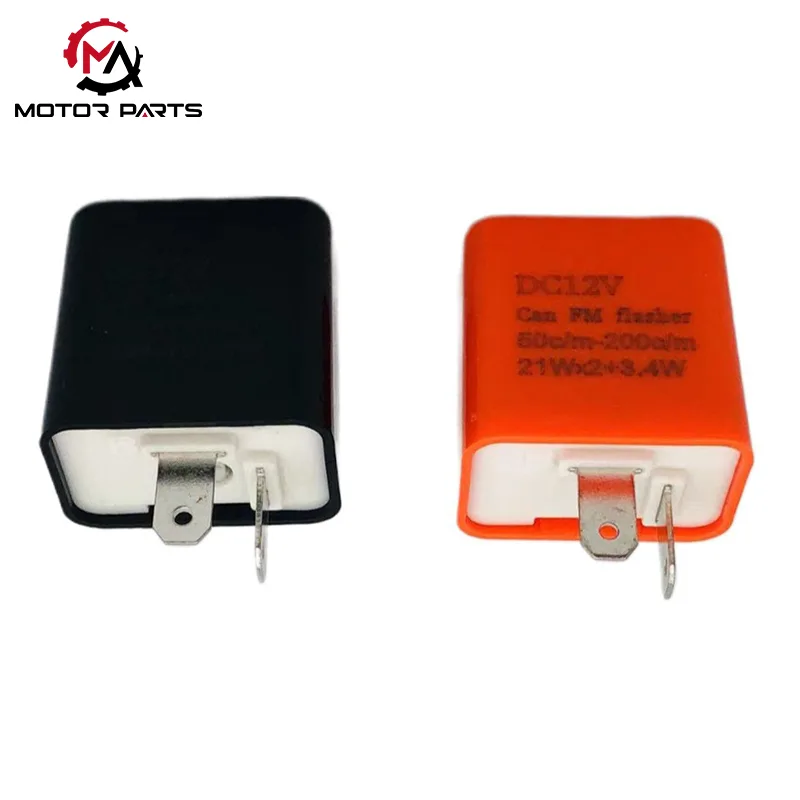

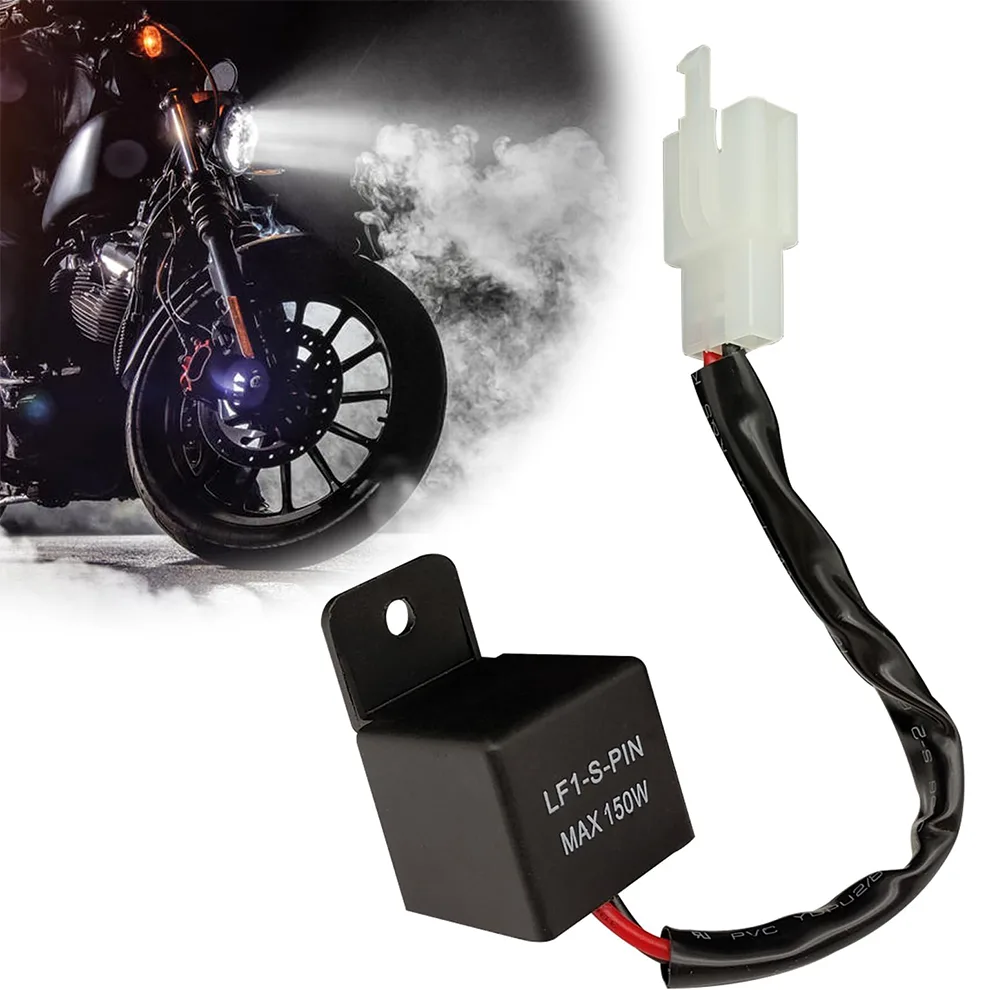

Мотоциклдің LED реттелетін бұрылыс сигналының жарқылы

Жүргізу қауіпсіздігін арттырудың негізгі құрамдас бөлігі ретінде Max Trading мотоциклінің LED реттелетін бұрылыс сигналының жарқылы Қытайдағы жарықдиодты шамдармен өзгертілгеннен кейін жыпылықтау мәселесін шешеді.

Біздің өнім 1-5 Вт төмен қуатты жарық жинақтарымен үйлесімді. Оның бірегей «реттелетін жиілік» дизайны бұрылыс сигналдарының әрқашан жол қозғалысы ережелеріне сәйкес келуін қамтамасыз етеді.

Ол әр түрлі қуатты жарықдиодты жарық жинақтарына икемді бейімделіп қана қоймай, сонымен қатар пайдаланушыларға жеке модификациялау қажеттіліктеріне сәйкес секундына 1-2 рет стандартты жыпылықтау жиілігін дәл реттеуге мүмкіндік беретін кірістірілген реттелетін схеманы пайдаланады.

Негізгі технология және функционалдық кеңейту

1. «Бейімделу мәселесін» жеңу: Цифрлық жиілікті басқару

Дәстүрлі термиялық жарқылдар 21 Вт галогендік шамдардың ағымдағы өзгеруіне сүйенеді, ал жарық диодты қуаты тек 1-5 Вт.

Тұрақты жыпылықтау: Мотоциклдің жарық диоды реттелетін бұрылыс сигналының жарқылында аз қуаттан туындаған қалыптан тыс жыпылықтауды болдырмайтын ток қосқышын дәл басқаратын кірістірілген электронды чип бар.

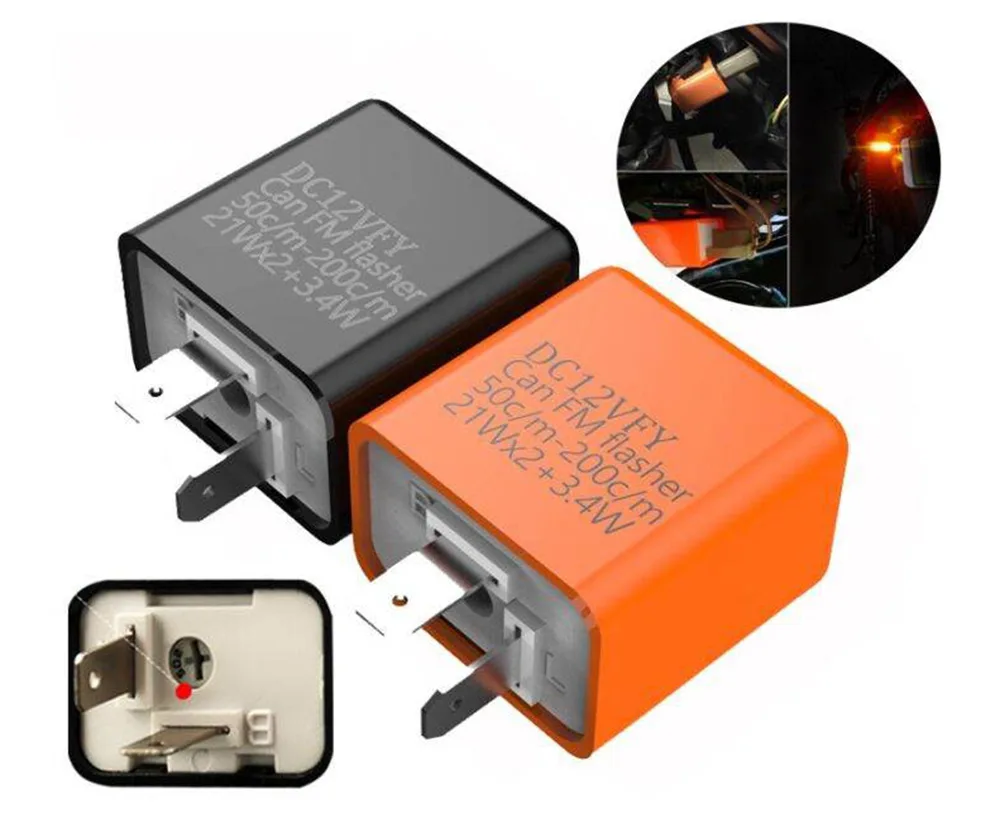

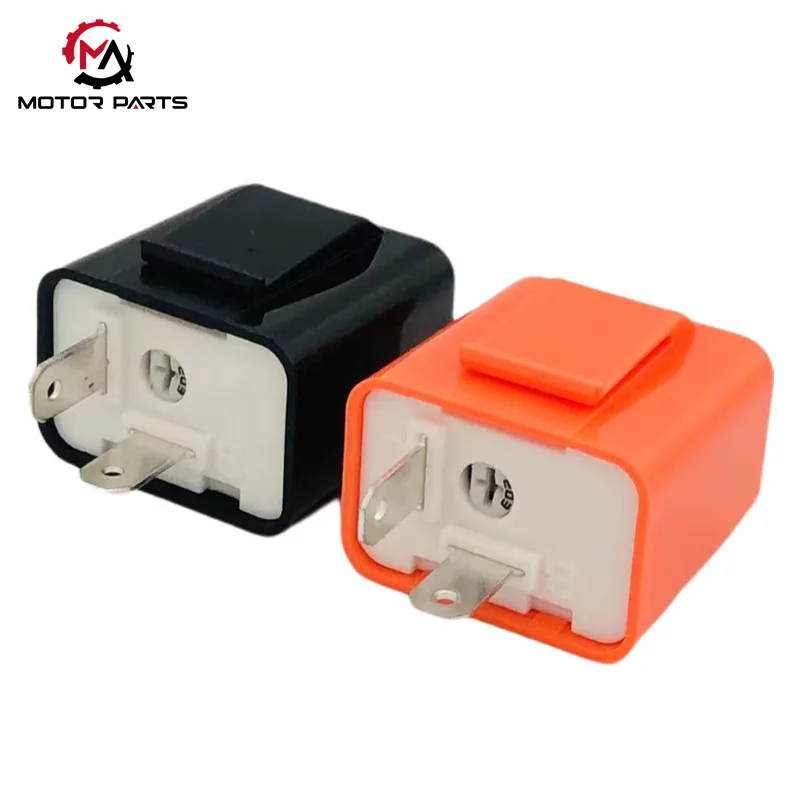

Динамикалық реттеу: бүйіріндегі немесе астыңғы жағындағы реттеу тұтқасымен жабдықталған ол әртүрлі сандағы жарықдиодты шамдарды оңай басқарады.

2. Схеманы біріктіру және қауіпсіздік логикасы

Тұрақты шығыс: бір ұшы тұрақты кернеуді алу үшін тұтану қосқышына қосылады, ал екінші ұшы кірістірілген реттелетін тізбек арқылы мерзімді қосу-өшіру тогын шығара отырып, бұрылыс сигналының қосқышының пәрменіне жауап береді.

Дыбыстық және визуалды дабыл жүйесі: Кейбір модельдер бұрылу кезінде дыбыстық кері байланысты қамтамасыз ететін жоғары децибелді дыбыстық сигналды біріктіреді, жүргізушілердің бұрылыс сигналдарын өшіруді ұмытып кетуіне жол бермейді және жазатайым оқиғалар қаупін тиімді төмендетеді.

Техникалық көрсеткіштер және бақылау принциптері

1. MCU интеллектуалды басқару жүйесі

Нақты алгоритм: чип ескі қыздырғыш элементті ауыстырып, қоршаған орта температурасының өзгеруінен туындаған тұрақсыз жыпылықтау жиілігі мәселесін шешеді.

Транзисторларды ауыстыру:  контактісіз коммутация үшін қуатты транзисторларды пайдаланады, бұл дәстүрлі механикалық жарқылдарға қарағанда қызмет ету мерзімін 5 есе ұзағырақ етеді.

2. Потенциометрді реттеу логикасы: терең теңшелген жыпылықтау ырғағы

Реттеу өзегі: Потенциометрді айналдыру арқылы тізбектегі қарсылық мәні микросхеманың ішкі осцилляторының жиілігіне тікелей әсер ететін өзгереді (классикалық 555 таймер тізбегінің RC реттеу принципіне ұқсас).

Кең диапазон: 0,5 есе/секундтан 3 есе/секундқа дейін жоғары сезімталдықты реттеуді қолдайды, әртүрлі жекелендірілген жарықтандыру қажеттіліктеріне тамаша бейімделеді.

3. Күшті физикалық қорғаныс

Жалынға төзімді корпус: соққыға тамаша төзімділік пен өзін-өзі сөндіретін қасиеттерге ие өнеркәсіптік ABS материалынан жасалған.

Су өткізбейтін өнімділік: IPX5 стандартты қорғаныс, жаңбыр суы мен жолдың шашырауының ішкі контурды тоттануына тиімді жол бермейді.

Орнату бойынша кеңес:

1. Сағат тіліне қарсы бұру жылдамдықты арттырады, ал сағат тіліне қарсы бұру жылдамдықты азайтады.

2. Орнатқан кезде аяқтарды дұрыс туралауды ұмытпаңыз. Аяқтар дұрыс реттелмеген болса, жарқылдың функциясына қол жеткізу мүмкін емес.

3. Егер жарқыл ауыстырылса және төрт шам бірге жанып тұрса, бақылау тақтасындағы бұрылыс сигналының индикаторын ажырату керек.

4. B істікшесі - кіріс, L пин - шығыс

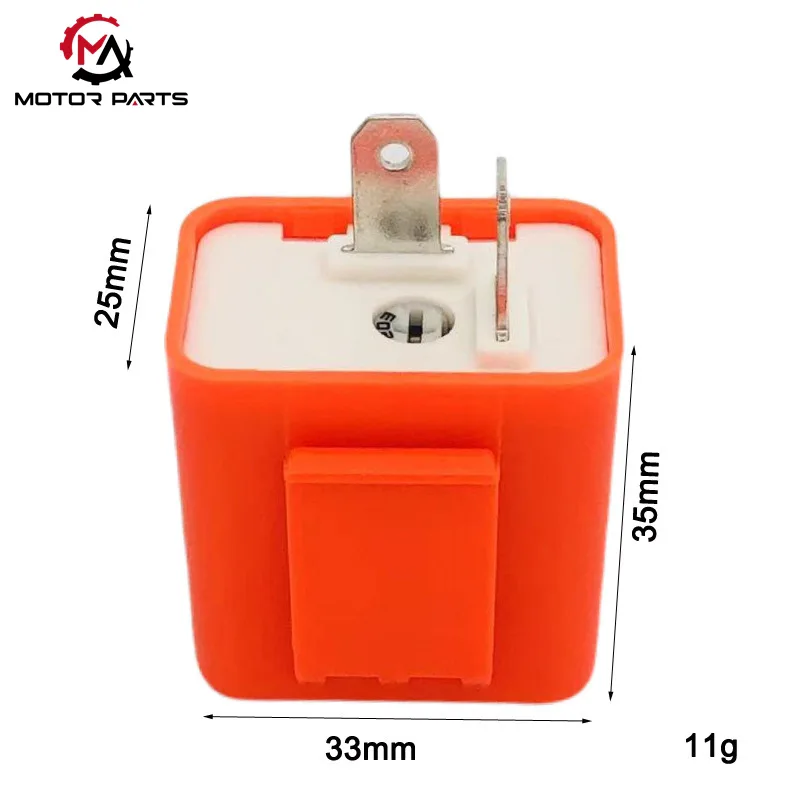

Өнім параметрі:

Max Trading өзінің соңғы жарқылдарына қандай жақсартулар енгізгенін білгіңіз келе ме?

Біз жаһандық мотоциклдер мен көліктерді пайдаланушылардың әртүрлі қажеттіліктерін қанағаттандыруға бейімделген тұрақтылықты, кеңірек үйлесімділікті және күшті қоршаған ортаға бейімделуді қамтамасыз ету үшін үш негізгі аспектіні оңтайландырдық.

Зияткерлік басқару арқылы жиіліктің тұрақтылығы Біз жарқыл жиілігін минутына 80 ± 10 рет дәл құлыптау үшін MCU интеллектуалды басқару технологиясын қолдандық. Бұл дизайн тіпті жарықдиодты шамдар галогендік шамдармен бірге пайдаланылса да, жиіліктің қалыптан тыс ауытқуларын тиімді болдырмайды. Өнім бүкіл әлем бойынша жалпы қауіпсіздік стандарттарына толығымен сәйкес келеді, бұл тұрақсыз жыпылықтаудан туындаған қауіпсіздік тәуекелдерін болдырмайды.

Кең кернеу және көп шамдар үйлесімділігі Жаңартылған жарқылдар 12В/24В кең кернеу кірісін қолдайды, олар жарық диодты, галоген және ксенонды қоса алғанда, бұрылыс сигналының әртүрлі шамдары түрлерімен үздіксіз жұмыс істейді. Қосымша резисторларды орнатудың қажеті жоқ, бұл модификацияланған көліктерде жиі кездесетін «жыпылықтау» мәселесін тамаша шешеді. Сонымен қатар, бұл жарқылдар нарықтағы негізгі мотоцикл брендтерінің 95% -дан астамымен үйлесімді, бұл модельді сәйкестендірудің қиындықтарын азайтады.

Қатты орталарға арналған берік дизайн Қабық берік ABS+PC композиттік материалынан жасалған. Қатаң сынақ оның сенімділігін дәлелдейді: ол -30℃ мен 85℃ аралығындағы жоғары температура циклдері арқылы ақаусыз жұмыс істейді. IPX6 су өткізбейтін рейтингімен ол қатты жаңбырды еш қиындықсыз жеңе алады. Ол сондай-ақ сынақтарда 2000 Гц жоғары жиілікті дірілге төтеп береді, бұл оны тау жолдары мен жол талғамайтын оқиғалар сияқты күрделі жүргізу сценарийлері үшін өте қолайлы етеді.

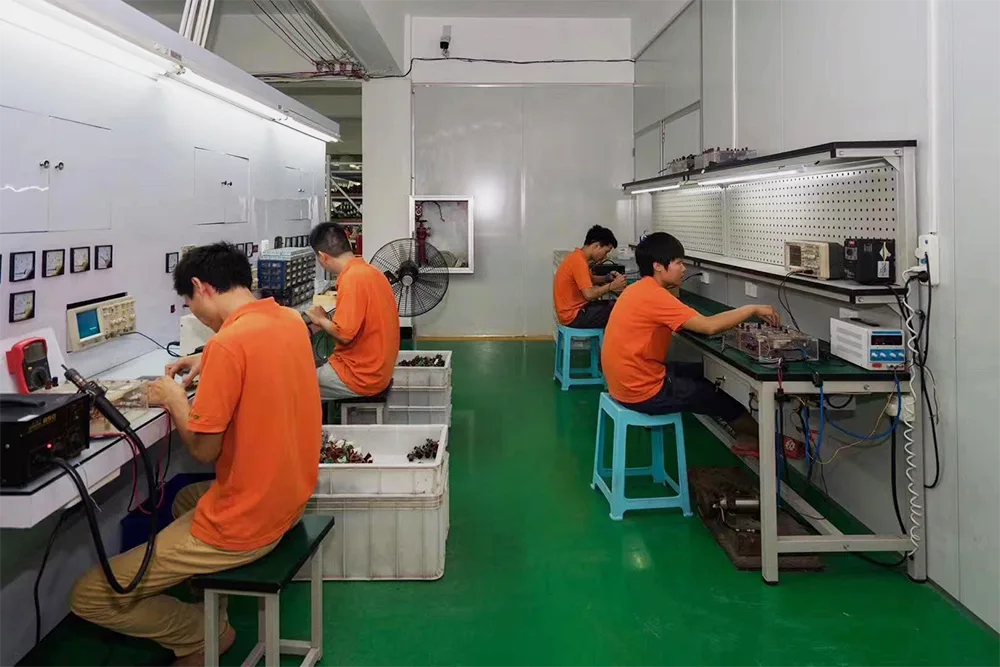

Өнімдерді құрастыру цехы
