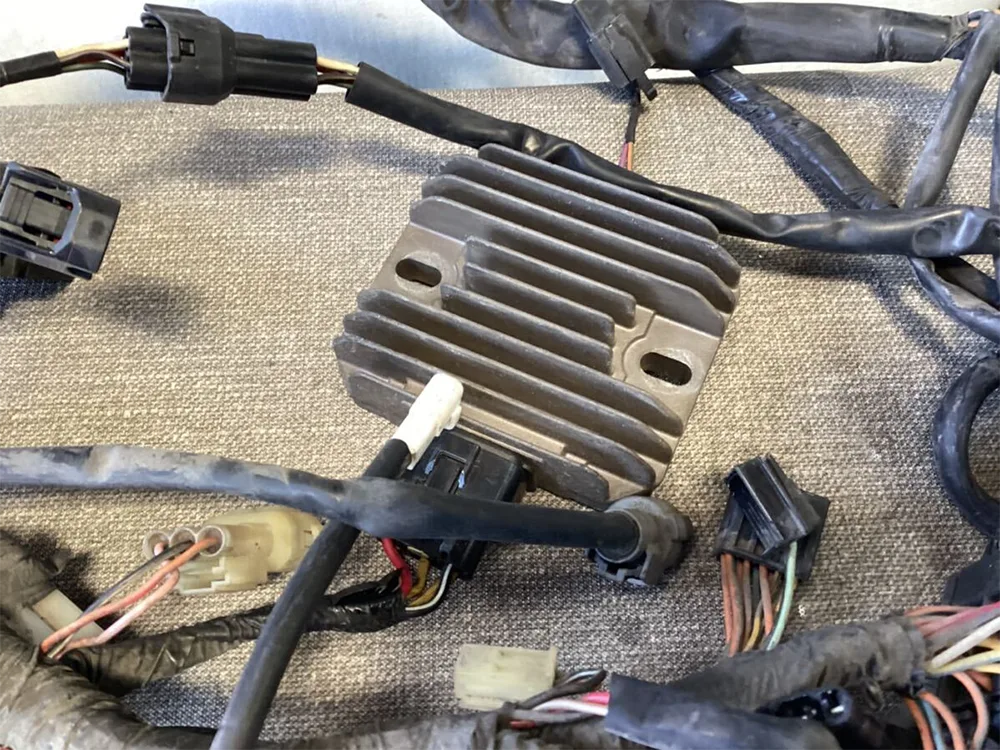

GY6-125 Мотоцикл түзеткіш

GY6-125 мотоцикл түзеткіші, оны түзеткіш реттегіш деп те атайды, магниттік қозғалтқыш пен аккумулятормен бірге қуат беру үшбұрышының жүйесін қалыптастыратын қозғалтқыштың қуат беру жүйесінің «қуат орталығы» болып табылады. Оның негізгі функциялары екі негізгі бөлікте көрсетіледі:

Түзету түрлендіру:

Магниттік қозғалтқыштың жұмысы нәтижесінде пайда болатын айнымалы ток (AC) борттық жабдықты тікелей қуатпен қамтамасыз ете алмайтын ток бағытының мерзімді өзгеруінің және кернеудің үлкен ауытқуының сипаттамаларына ие. GY6-125 мотоцикл түзеткішінде төрт диодтың бір бағытты өткізгіштік сипаттамалары арқылы айнымалы синусты толқынды бір бағытты пульсирленген тұрақты токқа кесетін кіріктірілген көпір түзеткіш тізбегі бар. Бұл процесс ток үшін «бір жақты клапанды» орнату сияқты, токтың әрқашан бір бағытта ағуын қамтамасыз етеді. Мысал ретінде 50 Гц айнымалы ток қуатын алсақ, түзетуден кейін ол секундына 100 пульсациясы бар тұрақты токты құрайды, бұл автомобиль дыбысы және аспаптық панельдер сияқты тұрақты ток құрылғылары үшін бейімделгіш қуатты қамтамасыз етеді.

Кернеуді тұрақтандырудан қорғау:

Әртүрлі жұмыс жағдайында мотоциклдің магниттік қозғалтқышының шығыс кернеуі қатты ауытқуларды көрсетеді. Бос жұмыс кезінде кернеу 12,5 В-қа дейін төмендеуі мүмкін, бұл батареяның қалқымалы зарядтау талаптарын қанағаттандыруды қиындатады; Жоғары жылдамдықпен жүру кезінде ең жоғары кернеу 100 В-тан жоғары болуы мүмкін, бұл 12 В батареясының қауіпсіз диапазонынан әлдеқайда асып түседі. GY6-125 мотоцикл түзеткіші PWM (импульстік ені модуляциясы) технологиясы арқылы шығыс кернеуін динамикалық түрде реттейді. Кернеу 14,8 В шегінен асқанда артық қуатты босату үшін шунт тізбегін дереу іске қосыңыз; Кернеу 13,5 В төмен болған кезде зарядтау тиімділігі артады. Бұл механизм қорғасын-қышқылды аккумулятор пластиналарының белсенді материалын тиімді қорғап қана қоймай, шамадан тыс зарядтау мен дөңес қорғасын сульфаты кристалдарының пайда болуына жол бермейді, сонымен қатар фараның тұрақты түсінің температурасын және тұтану катушкасының тұрақты тұтану энергиясын қамтамасыз етеді. Практикалық қолданбаларда бұл кернеуді тұрақтандыру функциясы шамдардың қызмет ету мерзімін үш еседен астам ұзарта алады, ал ұшқынды тұтану сәттілігін 99,8% дейін арттыруға болады.

Бұл компонент батареяның қызмет ету мерзіміне (мысалы, YTX9-BS батареясының зарядтау және зарядсыздану қорғанысы) және жарықтандыру мен тұтану жүйесінің тұрақтылығына тікелей әсер етеді және шағын орын ауыстыратын скутерлердің негізгі электрлік құрамдас бөлігі болып табылады. Оның өнімділігі автокөліктің электр жүйесінің ұзақ мерзімділігіне тікелей әсер етеді - жоғары сапалы түзеткіштер аккумуляторлық циклдардың санын 40% ұлғайта алады және қалыпты емес кернеуден туындаған электрондық ақаулардың жиілігін 65% -дан астамға азайтады.

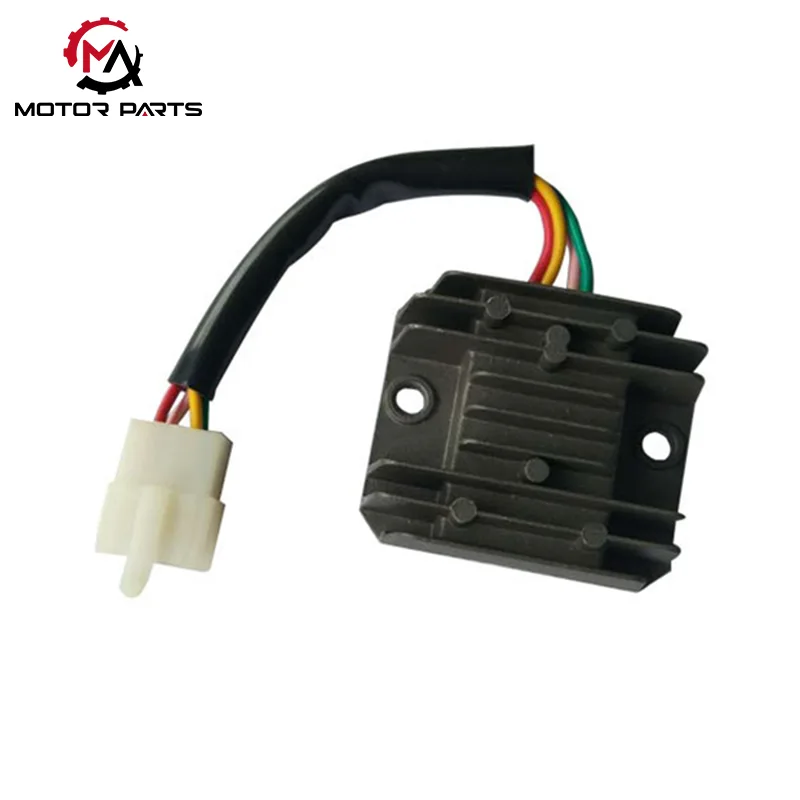

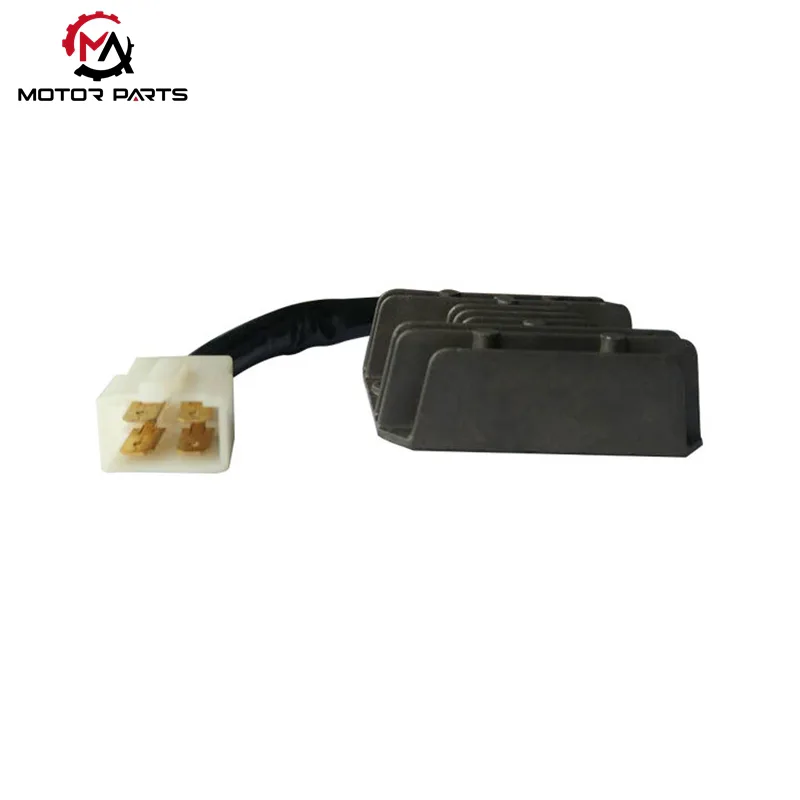

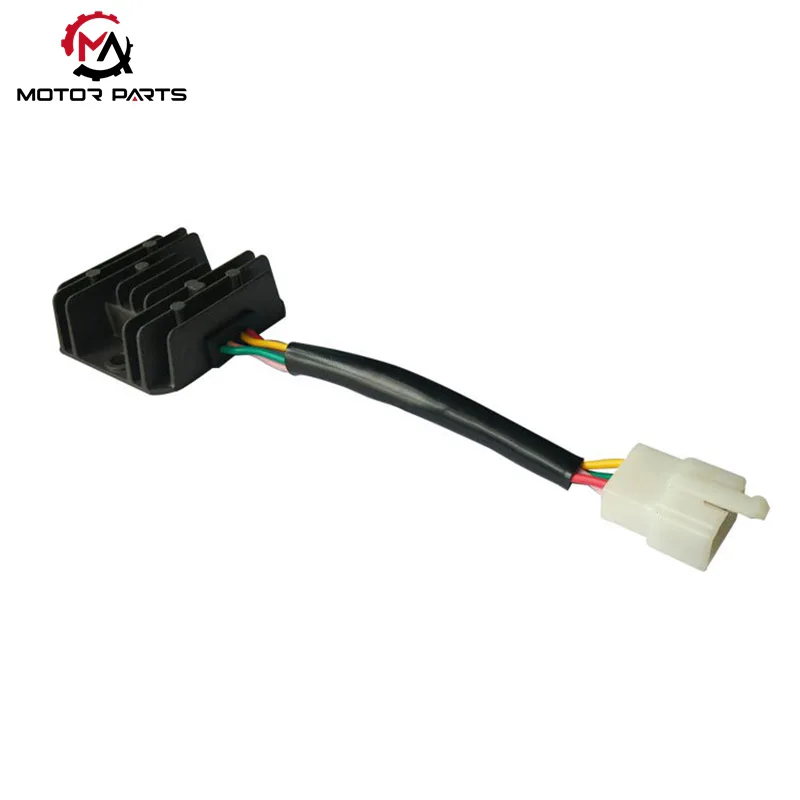

GY6 125 түзеткіш 4 сымды бір фазалы түрі (негізгі үлгі)

Құрылымдық ерекшеліктері: 4 сымды 4 істікшелі дизайнды қабылдай отырып, ол 2 айнымалы ток кіріс желісін (сары/қызғылт немесе ақ/сары), 1 тұрақты ток шығыс желісін (қызыл) және 1 жерге қосу сымын (жасыл) қамтиды, жылытқышы бар құйылған алюминий қорапта тығыздалған және ылғалдың алдын алу үшін эпоксидті шайырмен тығыздалған.

Кернеуді тұрақтандыру принципі: Қысқа тұйықталуды кесу кернеуін тұрақтандыру технологиясы қабылданған. Кернеу стандарттан асқан кезде кернеу қысқа тұйықталу ағып кетуі арқылы басқарылады. Құрылымы қарапайым, құны төмен және ол негізгі GY6 125 моделіне (қарапайым скутерлер сияқты) жарамды.

Негізгі параметрлер: айнымалы ток кіріс кернеуі 20-60В, зарядтау шығыс тогы 0-4А, жұмыс температурасының диапазоны -20 ° C-тан 60 ° C-қа дейін.

Күнделікті техникалық қызмет көрсетуге тыйым салулар

Түзеткіштерді аккумуляторсыз пайдалануға тыйым салынады, әйтпесе жоғары кернеу электр жабдығын бұзады;

Ұзақ уақыт бойы жұмыс істемеу үшін (бұл шамадан тыс зарядтау жүктемесін тудыруы мүмкін) радиатордағы шаңды үнемі тазалаңыз;

Жарықдиодты фаралар мен басқа жабдықты қайта жабдықтау кезінде шамадан тыс жүктеменің зақымдалуын болдырмау үшін үлкен шығыс тогы бар түзеткішті (≥ 6А) таңдау керек.

Өнім параметрі:

Max Trading шығарған түзеткіштердің артықшылықтары қандай?

Кернеудің тұрақтылығы: Жабық контурлы кері байланысты басқару технологиясын қолдана отырып, шығыс кернеуі 13,8V ~ 14,4V салауатты диапазонында дәл құлыпталады, батареяның шамадан тыс зарядталуын және дөңес болуын болдырмайды, тек ± 0,2 В нақты ауытқуы бар;

Тұрақты ток: орнатылған шамадан тыс токтан қорғау тізбегі, фаралар мен GPS бір уақытта қосылатын жоғары жүктеме сценарийлері үшін жарамды. 18А номиналды ток модификациялау қажеттіліктерінің көпшілігін қанағаттандыра алады;

Тұрақты жылу диссипациясы: алюминий қорытпасының финді дизайны жылуды тарату тиімділігін 60% жақсартады, ал қабық 45 ℃ ортада 3 сағат үздіксіз жұмыс істегеннен кейін, 70 ℃ қауіпсіздік шегінен әлдеқайда төмен 48 ℃ жетеді.

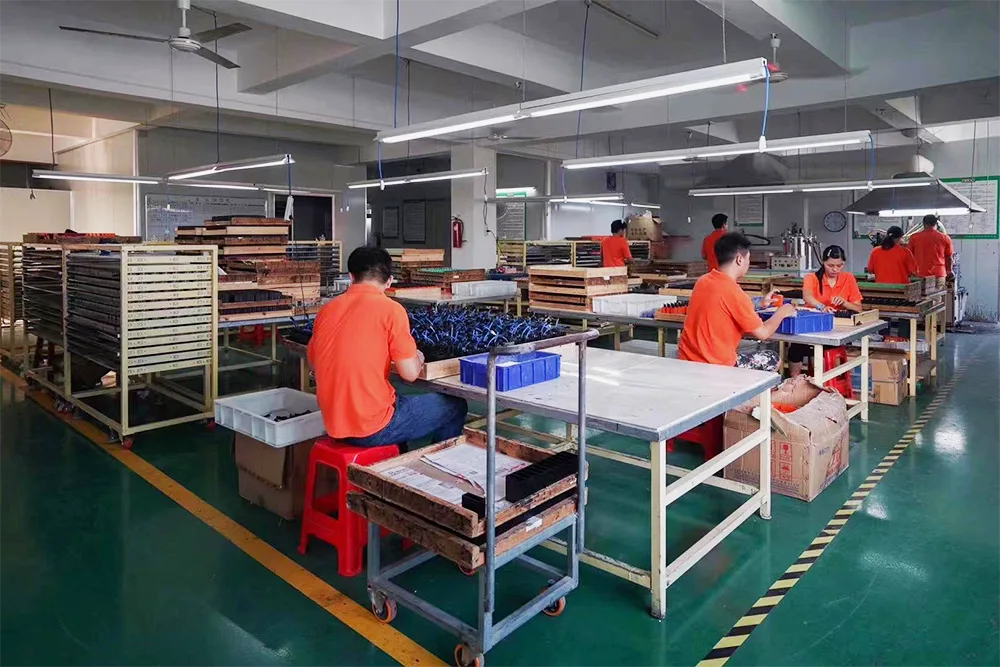

Біздің зауыт
