Honda Wave110 мотоцикл аксессуарларының тұтқалары

Max Trading Honda Wave110 мотоцикл аксессуарларының тұтқасының қосқыштарын шығарады. Сол жақ қосқыш бұрылыс сигналдарын, жоғары/төмен сәулелерді, мүйізді және дроссельді реттеу функцияларын тежегішпен байланысты қауіпсіздік блокировкасы механизмімен біріктіреді. Оң жақ қосқыш қозғалтқышты тоқтатуды, электрлік іске қосуды, фараны басқаруды және дроссельді және алдыңғы тежегішті біріктіреді. Өнім DC12V желісінде жұмыс істейді, Φ22мм стандартты рульдермен үйлесімді және UL94 V-0 отқа төзімді ABS инженерлік пластикалық қабығымен ерекшеленеді. Контактілер AgNi10 материалынан жасалған және сымдар Φ0,3 мм көп жіпті қалайыланған мыс сымды пайдаланады, бұл оны бүкіл WAVE110 сериялы мотоциклдермен үйлесімді етеді. Орнату нұсқаулары, соның ішінде қуатты өшіру операциясы, үлгіні тексеру және сым сымдарының фотосуреті берілген. Бұл өнім Honda Wave110 мотоциклдеріне арналған тұтқаны ауыстырып-қосқышқа арналған арнайы құрал.

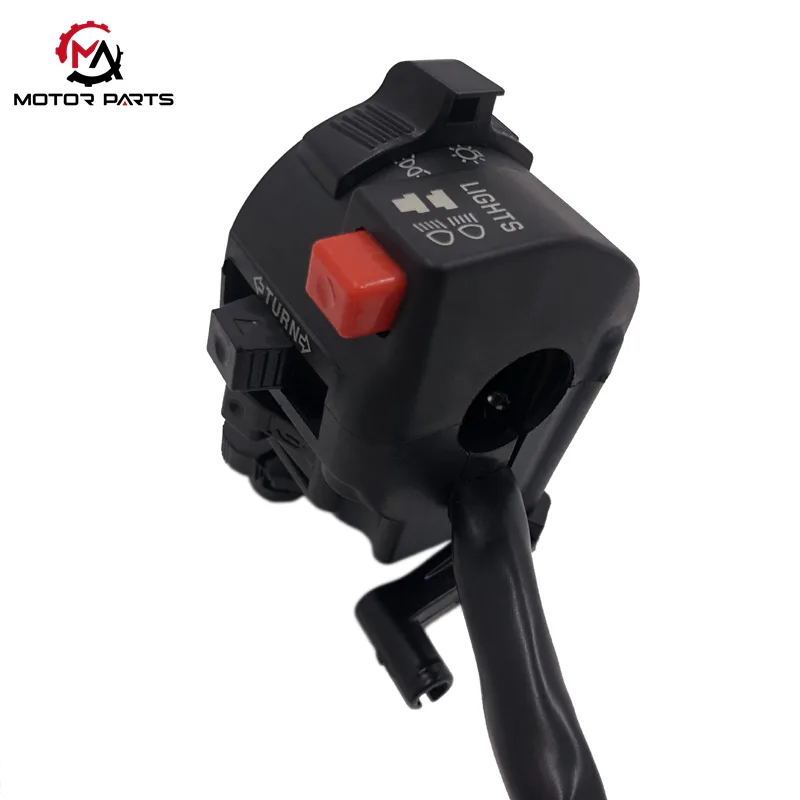

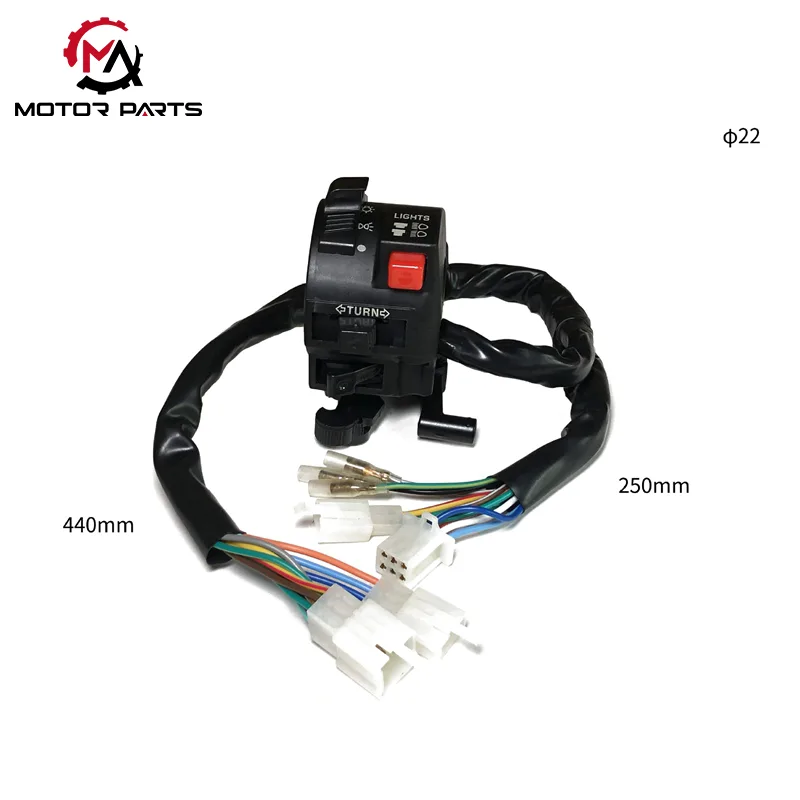

Honda wave110 мотоциклінің сол жақ тұтқасының қосқышы (үлгі ZB0132, ауа есігін басқаратын)

• Үш жылдамдықты қосқыш

Бұрылу сигналын басқару (жоғарғы беріліс): солға бұрылу сигналын қосу үшін солға бұрылыңыз, оңға бұрылу сигналын белсендіру үшін оңға бұрыңыз және жолақты өзгерту қауіпсіздік ескертуін қамтамасыз ету үшін бұрылғаннан кейін автоматты түрде қалпына келтіріңіз.

Ұзақ және төмен сәулені ауыстыру (ортаңғы беріліс): Фаралар қосулы кезде, ұзақ сәулеге ауысу үшін жоғары және төмен сәулеге ауысыңыз; Бір рет түрту басып озу шамының жыпылықтауын тудырып, келе жатқан көлікті жылдам хабардар етеді.

Мүйіз триггері (төменгі түйме): 12 В тізбегіне жалғанған пресс түріндегі дизайнды қабылдау, оны басу сыртқы сигналды дыбысқа шығарады, жүргізу ескертуі үшін пайдаланылады.

• Жел есігін реттеу тұтқасы

Тұтқаны сол жақ тұтқаның орындық астына біріктірілген және иілген арқалық көліктердегі карбюратордың отынмен қамтамасыз ету сипаттамалары үшін арнайы жасалған. Суық көлікті оталдырған кезде жеңіл іске қосу үшін ауа демпферін жабу үшін оны «ҚОСУ» күйіне дейін бұраңыз; Қозғалтқыш қыздырылғаннан кейін дроссельді ашу және қалыпты жұмыс істеуін қамтамасыз ету үшін оны қайтадан «ӨШІРУ» күйіне бұраңыз.

• Көмекші бақылау аймағы

Сол жағы тежегіш тұтқасының қосқышымен жабдықталған, ол алдыңғы тежегішті басқан кезде автоматты түрде іске қосу тізбегін үзіп, қауіпсіздік блокировкасы механизмін құрайды. Оң тежегішпен бірге ол жүру қауіпсіздігін арттыру үшін қос тізбекті қорғау жүйесін жасайды.

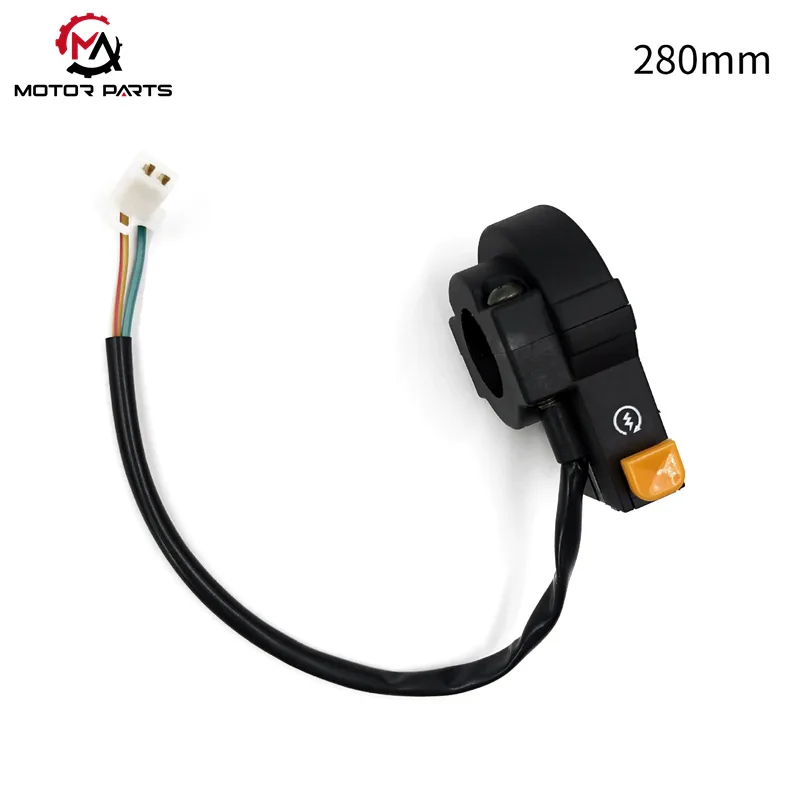

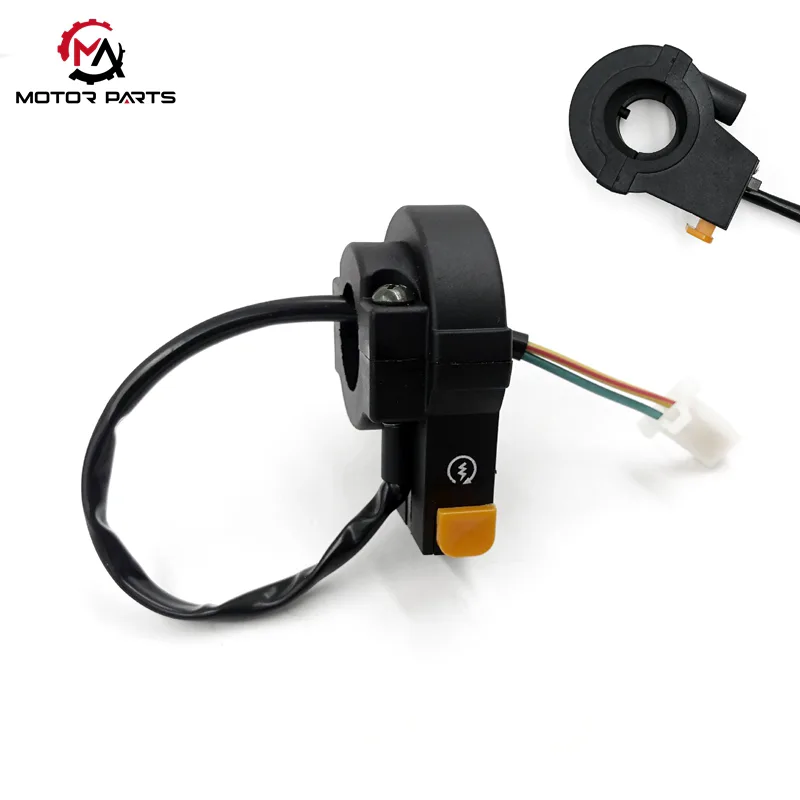

Honda wave110 мотоциклінің оң жақ тұтқасының қосқышы (үлгі ZB0120, пластикалық орналасу бекітілген)

Негізгі функция түймелері

Ажыратқышты өшіру (қызыл түйме): «ТОҚТАТУ» күйіне дейін басып, тұтану тізбегін дереу өшіріп, қозғалтқыштың жұмысын тоқтатыңыз; Көлік жұмысын қалпына келтіру үшін "RUN" күйіне қалпына келтіруді ашыңыз.

Электрлік іске қосу қосқышы (найзағай индикаторы түймесі): Бейтарап күйде немесе тежегішті ұстап тұрғанда, стартер қозғалтқышын 12 В кернеуімен басқару және қозғалтқышты оңай қосу үшін осы түймені басыңыз.

Фараны басқару (үш беріліс тетігі): шамдарды өшіру үшін «OFF»; 1-берістегі позиция индикаторын қосыңыз; «2-ші беріліс» жоғары және төмен сәулелер арасында ауыса алады, ал кейбір модельдер фаралар қосылған кезде артқы шамдарды синхронды түрде қосады.

Дроссель мен тежегішті біріктіру

Алдыңғы тежегіш тұтқасы оң жағындағы біріктірілген дроссель тұтқасының астында орнатылған. Қысылған кезде гидравликалық дискілі тежегіш жүйесі алдыңғы доңғалақтың тежеуін дәл басқарады және сонымен бірге артқы көлікке тежеу ​​сигналын дереу жібере отырып, тежегіш шамының жануы үшін іске қосады.

Өнім параметрі:

Max саудасынан орнату бойынша кеңестер:

1. Орнатпас бұрын қысқа тұйықталуды және сақтандырғышты күйдіріп алмау үшін мотоциклді қуат көзінен ажыратыңыз. Қосылған кезде қосқыш терминалдарды қоспауға немесе ажыратпауға ерекше назар аударыңыз.

2. Мотоцикл рульінің қосқышының үлгісін тексеріңіз, қосқыштың үлгіге сәйкес келетінін растаңыз және қосқыш түймелерінің икемділігін тексеріңіз. Қателердің жоқтығын растағаннан кейін тиісті бөлшектеу және құрастыру құралдарын дайындаңыз: оқшаулағыш гильзасы бар бұрағышты (қысқа тұйықталудың алдын алу үшін), бұрауыш кілтін (бұрандалардың шамадан тыс бұралуынан тұтқаны немесе ауыстырып-қосқыш негізін зақымдамау үшін) және ұшты мұрын қысқышты (сымдарды ұйымдастыру үшін) пайдалану ұсынылады. Мәжбүрлеп бөлшектеу үшін әртүрлі өлшемдегі құралдарды пайдалануға тыйым салынады.

Ескі қосқышты бөлшектемес бұрын, сым қателерінен жұмыс істемеуіне жол бермеу үшін сымдарды қосу орнын («руль», «мүйіз», «шам» және басқа функционалдық терминалдармен белгіленген) суретке түсіру үшін ұялы телефонды пайдаланыңыз.

Өнім пакеті:

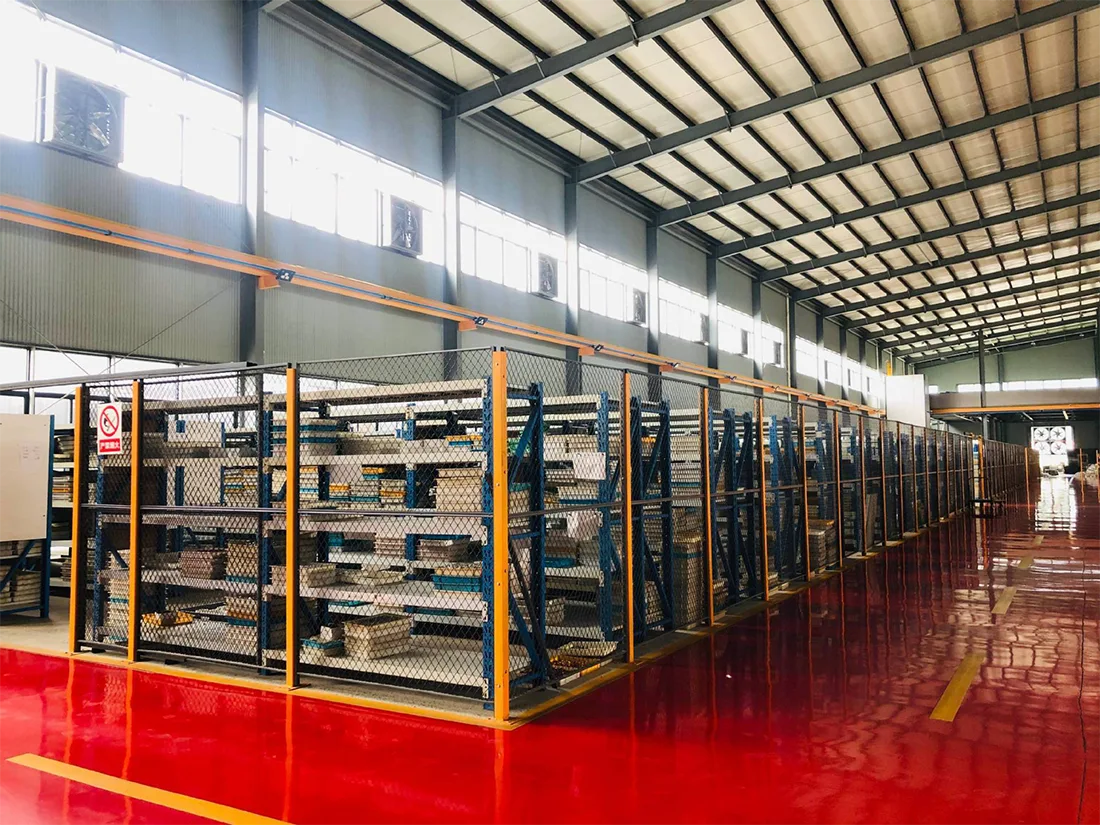

Қойма:

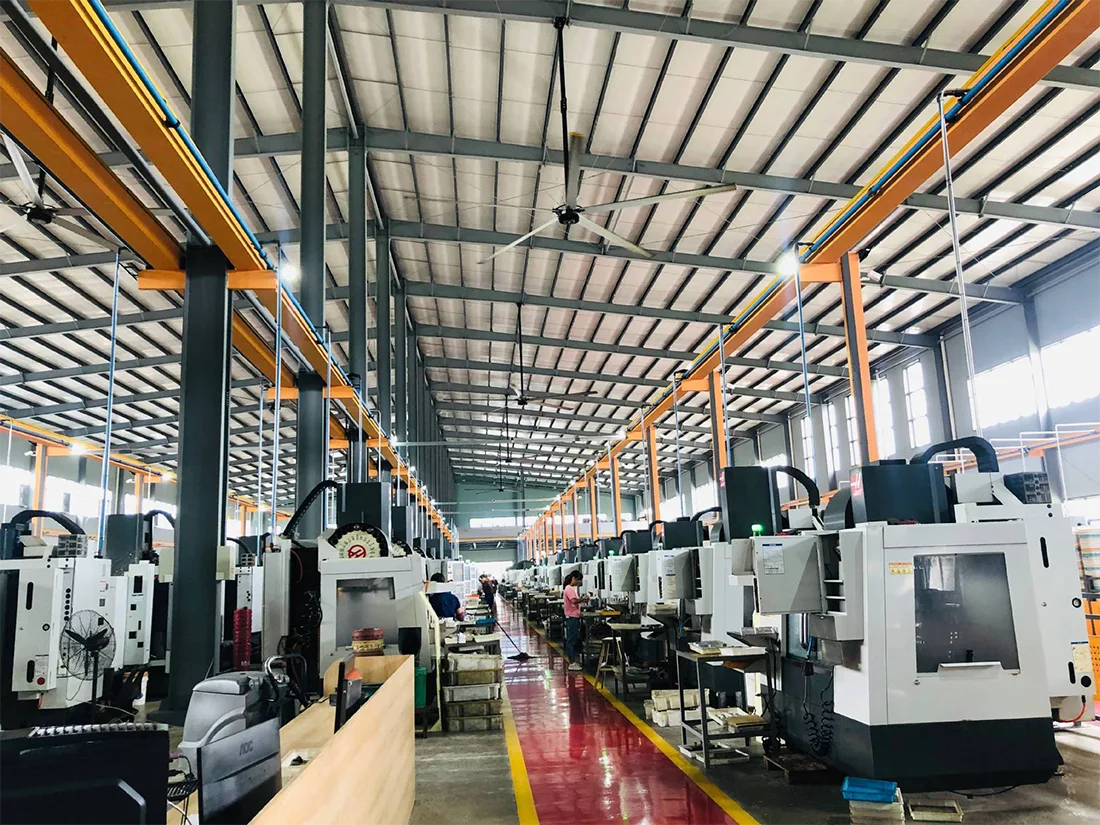

Семинар:
